業內那被稱作防水界“最嚴新規大BOSS”的《建筑與市政工程防水通用規范》GB55030 - 2022，都已經“上崗”兩年啦！這新規里明確規定，地下工程防水設計的“工作壽命”可不能低于工程結構設計的“工作壽命”，而且對地下工程的主體結構以及接縫防水措施，那要求可是“蹭蹭”往上漲，高了不少呢！

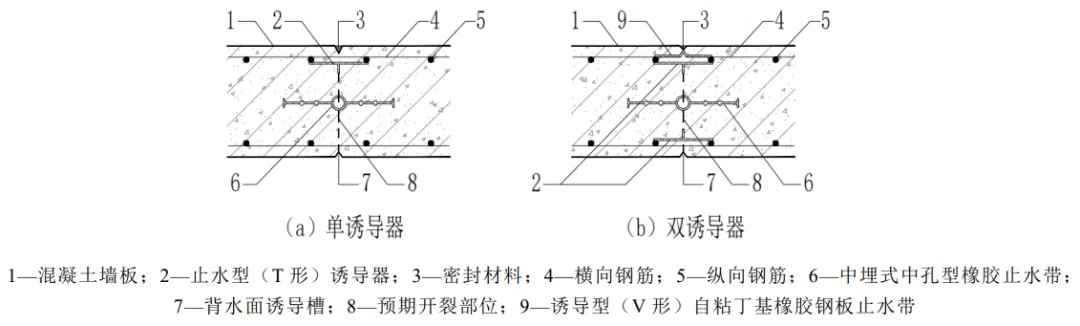

基于這防水新規，再結合相關的圖集，好好嘮嘮地下工程結構接縫里的“四大金剛”——“三縫一帶”，也就是施工縫、變形縫、后澆帶、誘導縫，到底咋施工才能讓水“無縫可鉆”，不出現滲漏的情況呢？
在《建筑與市政工程防水通用規范》GB55030 - 2022這位防水界的“權威大咖”里，明明白白地寫著：對于采用明挖法施工的地下工程結構接縫，“三縫一帶”（這可是防水節點里的關鍵“角色團”，包含施工縫、變形縫、后澆帶、誘導縫）的總體要求那可是相當嚴格——必須保證節點部位連續又密封，就像給工程穿上了一層密不透風的“防水鎧甲”，還得通過多道設防的手段，把防水可靠性提升到一個新高度，讓滲漏問題無處遁形。

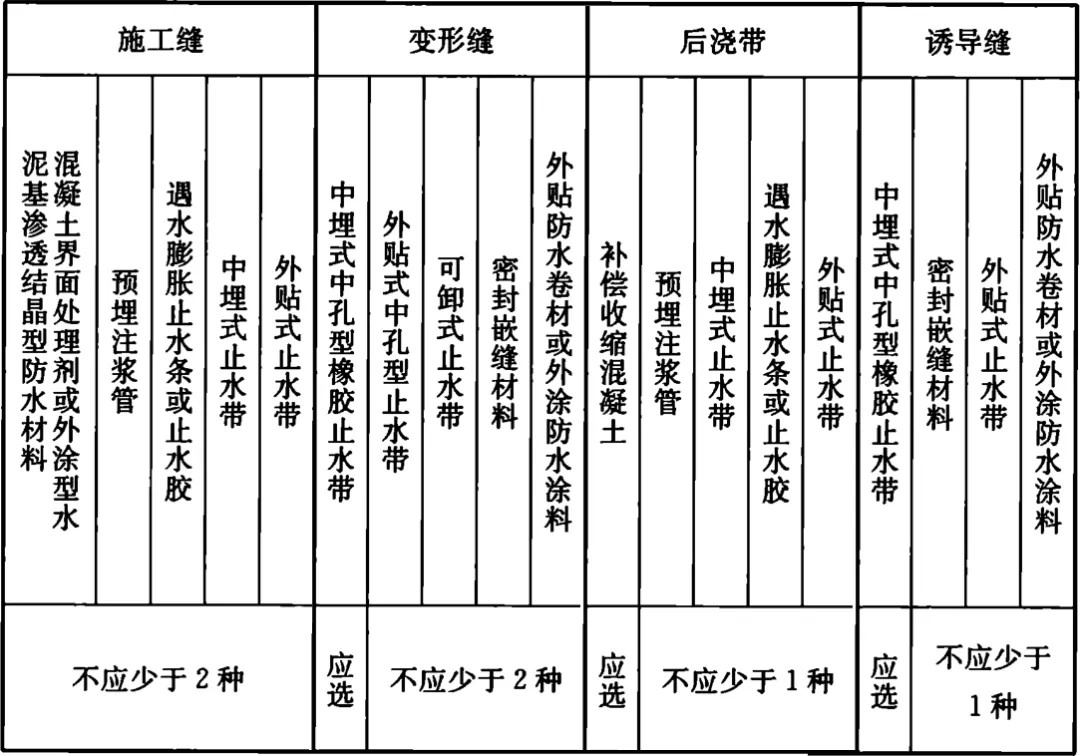

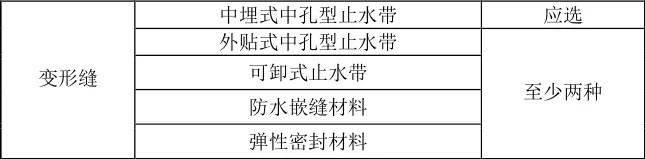

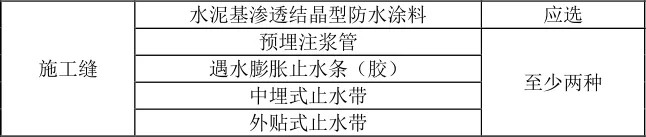

而且哦，防水設防措施可不是隨意為之，得嚴格按照下面這個表的規定來執行，就如同按圖索驥，一步都不能錯！

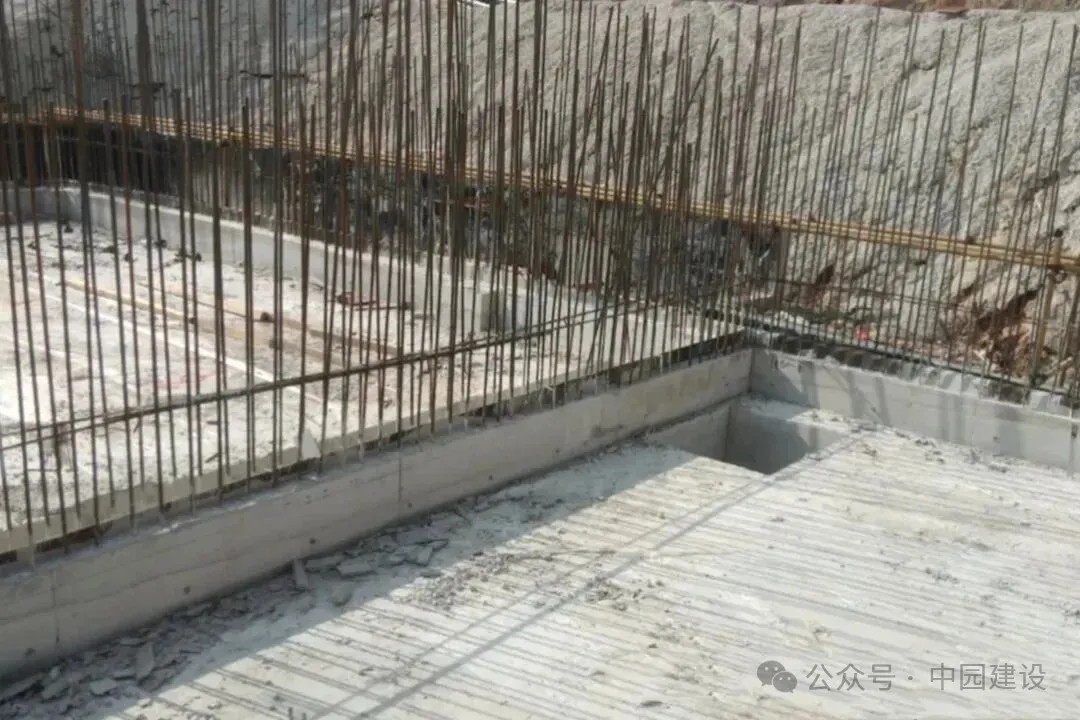

在混凝土澆筑這場“大工程”里，施工縫就像是個不得不現身的“小插曲”。它產生于設計或施工的“特殊安排”——需要分段澆筑混凝土?xí)r，先后澆筑的混凝土接合面之間就形成了這么一道接縫。
對于地下工程這位“挑剔的住戶”來說，底板就像是它的“堅實地板”，最好能一氣呵成，盡量避免設置施工縫，不然就像在完美畫卷上留下了一道瑕疵。但側墻這位“個性住戶”可就沒那么容易“搞定”了，側墻施工縫就像個甩不掉的“小尾巴”，是不可避免會存在的。不過呢，施工縫的位置也不是隨便定的，得像給“寶藏”找個安全又好找的地方一樣，把它設置在結構受力較小，同時還便于施工的位置，這樣才能讓地下工程既安全又省心。
依據防水規范這位“嚴師”的教導，在地下工程這位“神秘城堡”的側墻水平施工縫處理上，如今可是有不少“妙招”。目前，大家大多會選用止水鋼板止水帶和遇水膨脹止水條這兩位“防水小能手”，要么讓它們單獨“出馬”，要么讓它們攜手“作戰”、搭配使用。而且，為了給施工縫這個相對“脆弱”的環節加上一層堅固的“防護鎧甲”，還會沿著施工縫設置加強層，就像給城堡的薄弱處又加了一道堅固的圍墻，讓滲漏問題徹底“望而卻步”。

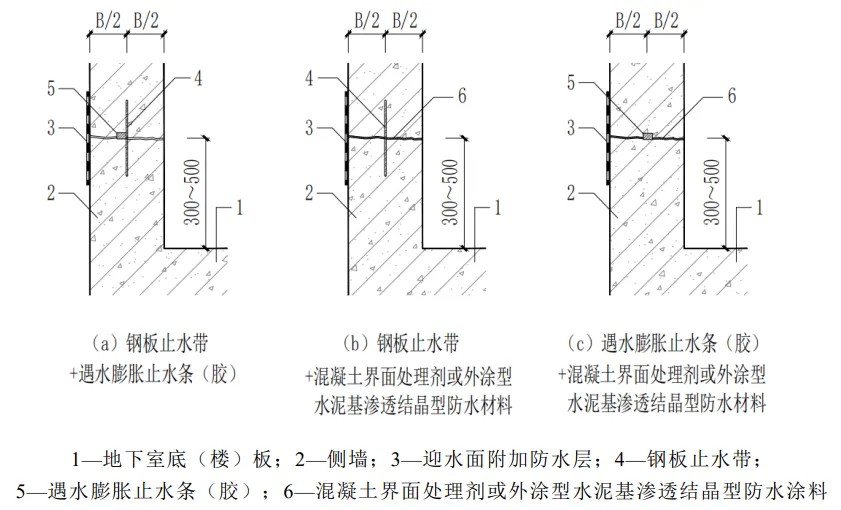

側墻水平施工縫構造

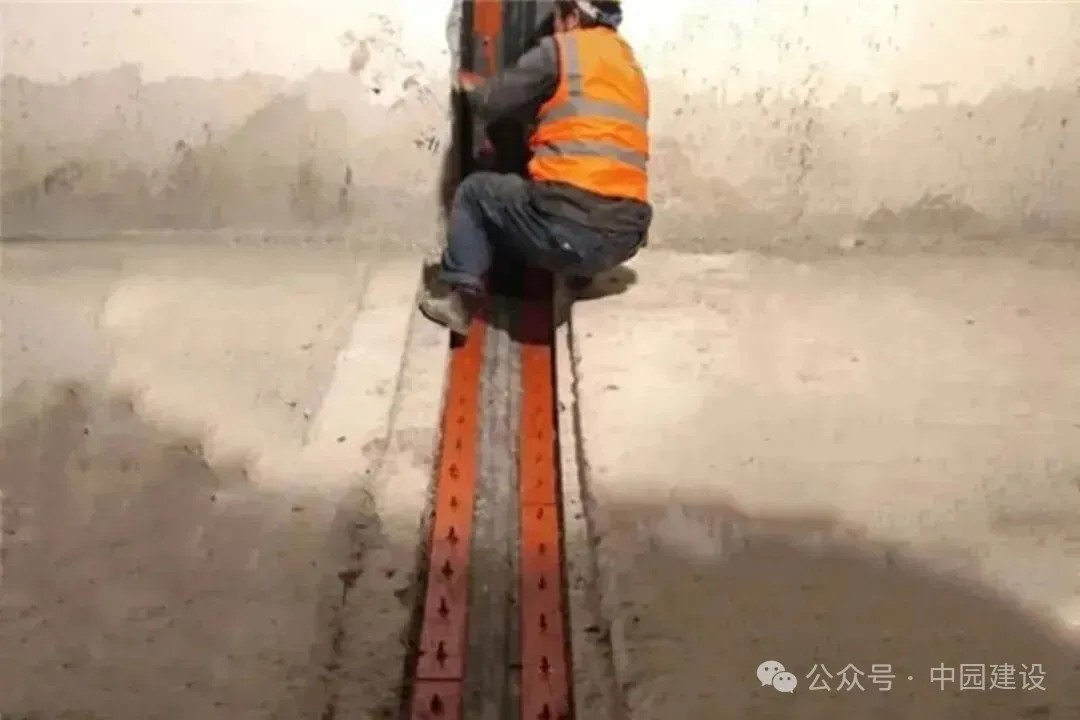

變形縫就像是建筑物的“彈性緩沖帶”，是專門為防止建筑物在外界各種“搗蛋因素”（像溫度變化、地基沉降、地震晃動等）的作祟下產生變形，而提前精心留設的構造縫。它就像一個“大家庭”，里面包含了伸縮縫、沉降縫和防震縫這幾位“成員”，各自有著獨特的“本領”來應對不同的變形情況。
對于那些沒有明顯變形和沉降問題的地下工程來說，變形縫就像是“多余的裝飾”，應該盡量少設甚至不設。這時候呢，咱們可以聰明地采用后澆帶或者跳倉法等巧妙的施工措施，就像給工程找到了更靈活、更高效的“變形應對秘籍”，讓工程既能穩穩當當，又能節省不少“功夫”呢！
依據規范這位嚴謹“導師”的指引，變形縫的防水處理那可得像打造堅固堡壘一樣層層設防，才能穩穩滿足變形要求。就好比給變形縫配備了一支“多兵種防水戰隊”，在中埋式中孔型橡膠止水帶這位“核心衛士”堅守崗位的基礎上，還得在迎水面安排上柔性防水卷材這位“靈活先鋒”，筑起第一道防水防線；背水面也不能閑著，要進行嚴密的密封防水處理，就像給堡壘裝上堅固的大門，最后再設置保護層，如同給堡壘披上一層“防護鎧甲”，全方位守護，讓變形縫的防水萬無一失。

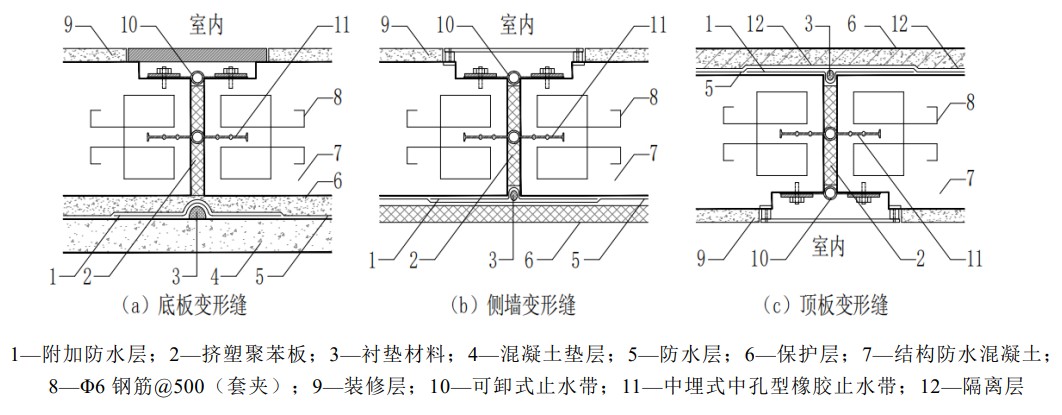

變形縫構造

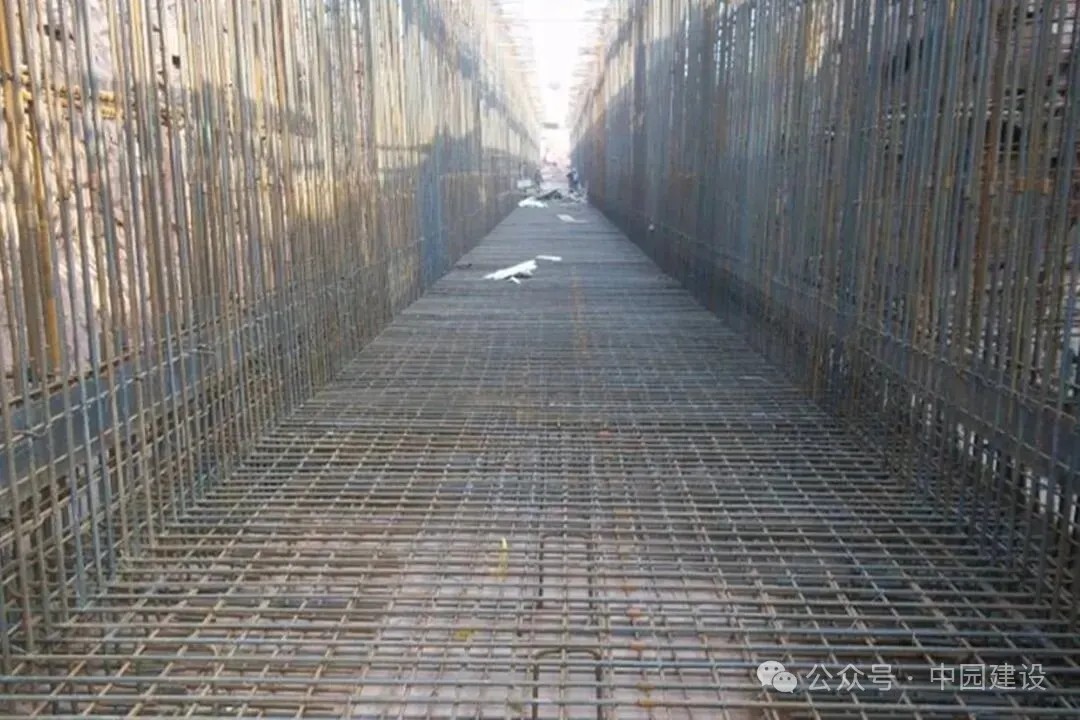

后澆帶就像混凝土結構里的“智慧緩沖帶”，是專門為應對各種可能讓結構“受傷”的因素而精心設計的。想象一下，混凝土結構就像一個敏感的“巨人”，會受到環境溫度變化（這時候就需要溫度后澆帶來幫忙）、自身收縮（收縮后澆帶閃亮登場），還有不均勻沉降（沉降后澆帶前來救場）等因素的影響，從而產生惱人的裂縫。
為了避免這種情況，工程師們就像技藝高超的裁縫，先在基礎底板、墻、梁這些關鍵部位，每隔一定距離就巧妙地留設出一定寬度的地方，先不進行混凝土澆筑，讓它們“休息”一段時間。等結構經過這段時間變得穩定了，就像給“巨人”調整好了狀態，再把混凝土澆筑進去，形成這條后澆帶，讓整個結構更加穩固、安全。

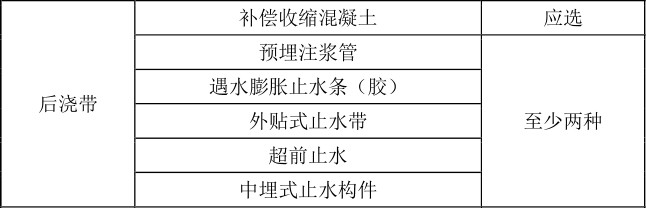

基于規范，后澆帶應設置在機構受力較小處，采用補償收縮混凝土澆筑，且強度等級和抗?jié)B等級均應高于兩側混凝土，后澆帶處鋼筋不得斷開，中部通常設置止水鋼板止水帶或遇水膨脹止水條，迎水面設置附加防水層。

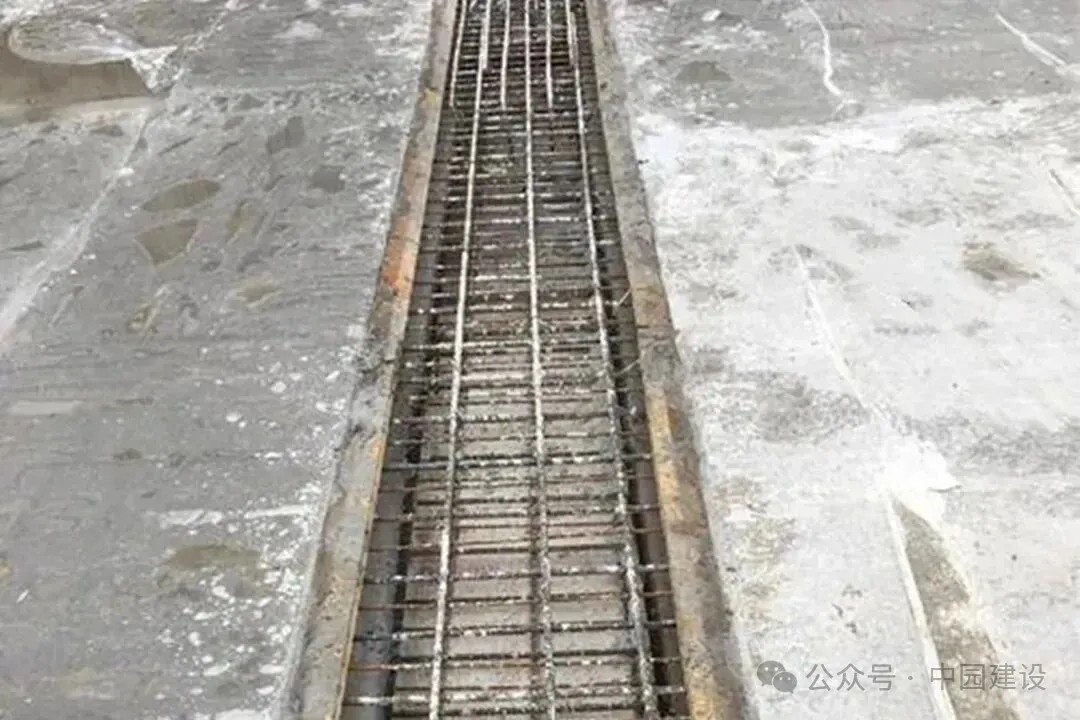

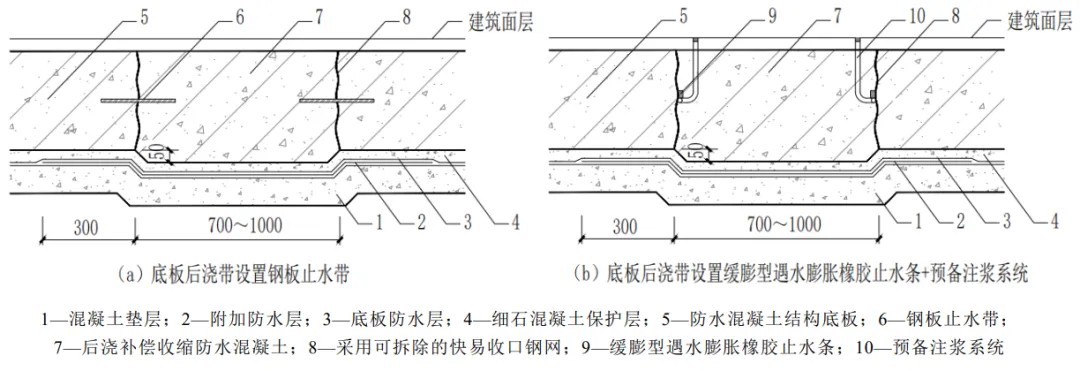

底板后澆帶構造

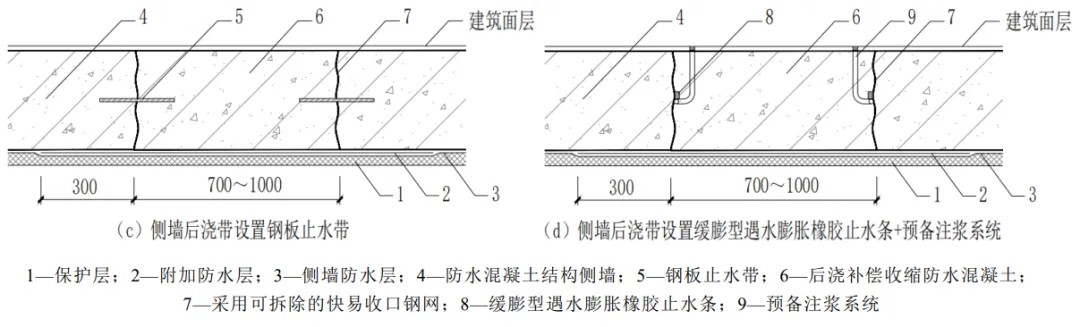

側墻后澆帶構造

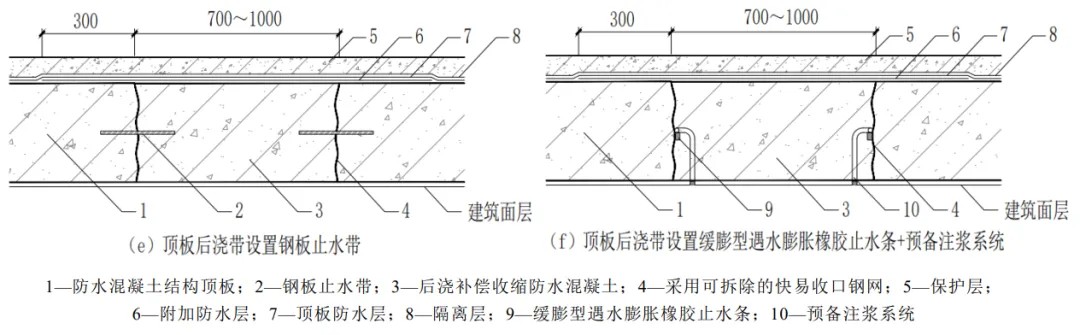

頂板后澆帶構造

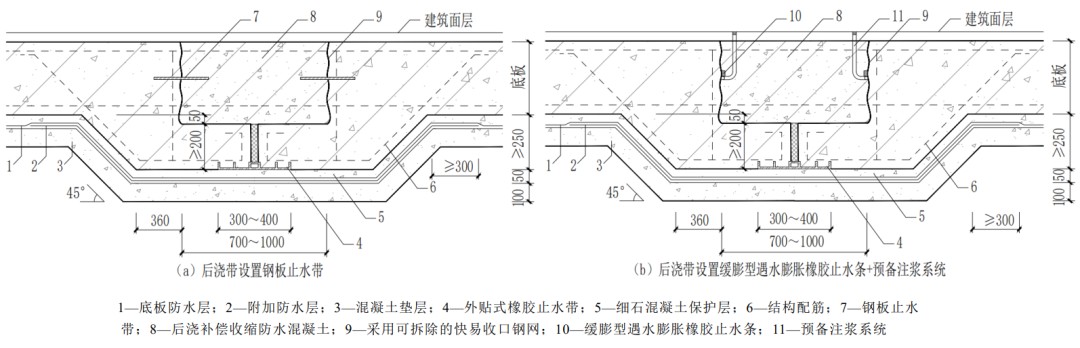

底板超前止水后澆帶構造
