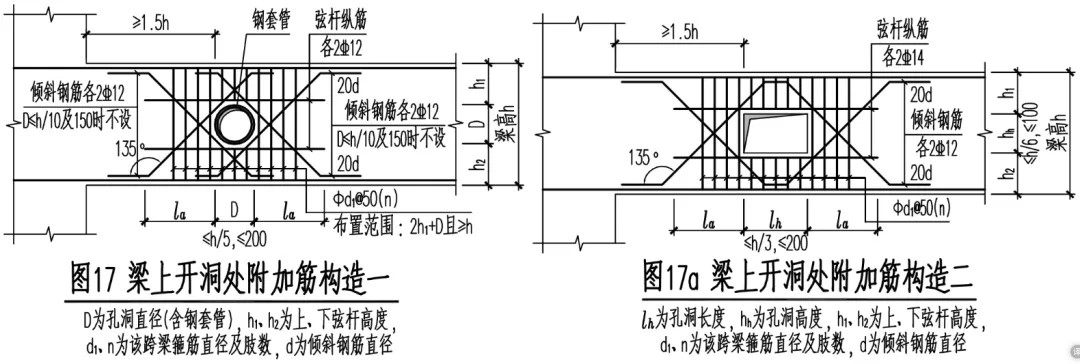

梁上開洞，因?yàn)楦淖兞肆菏芰μ匦裕虼吮仨?/span>采用附加筋補強措施，設計進行力學計算后出具大樣圖，嚴格依圖施工。某項目水管和風管穿梁開洞構造示意圖：

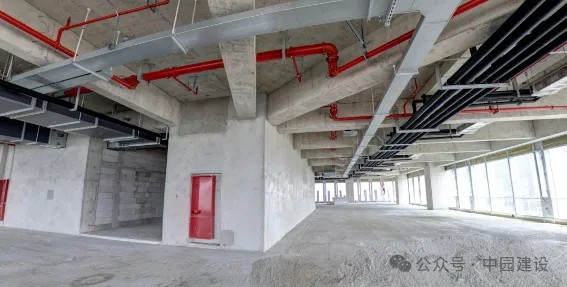

以本工程的消防管道穿梁施工為例，依據設計構造圖以及《混凝土結構構造手冊》相關要求，梁上開洞的尺寸位置及配筋構造，要點如下。

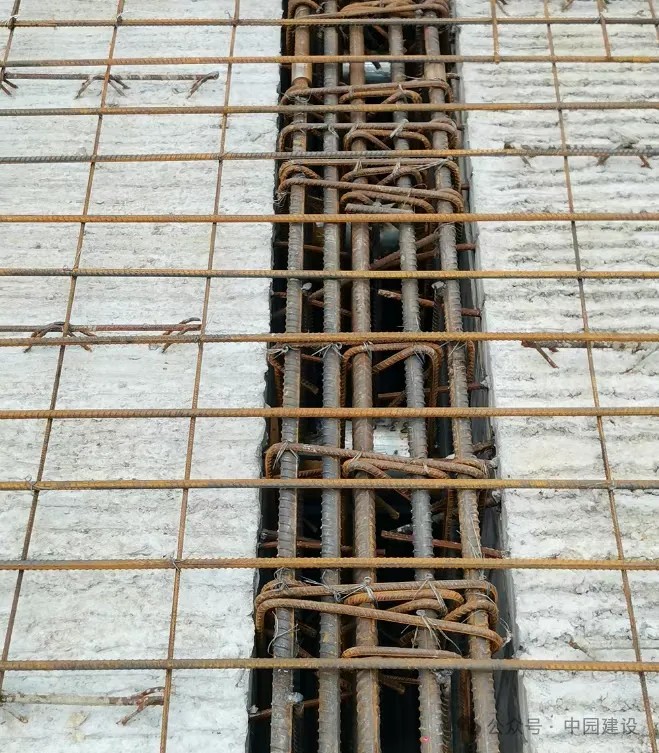

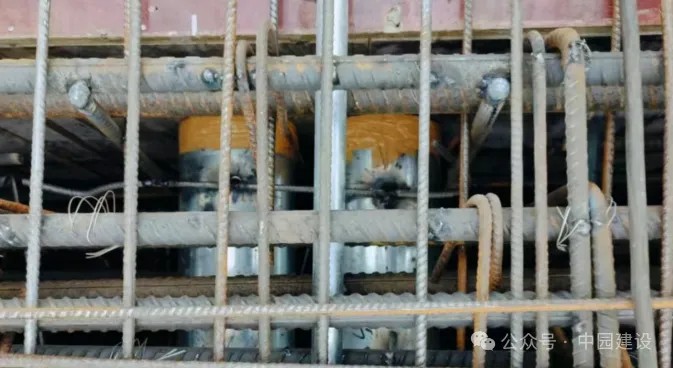

鋼套管穿梁示例

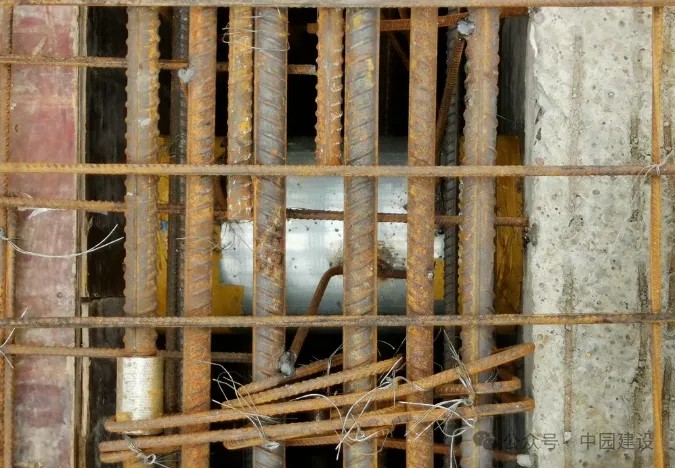

單孔套管穿梁示例

• 梁上開洞尺寸位置

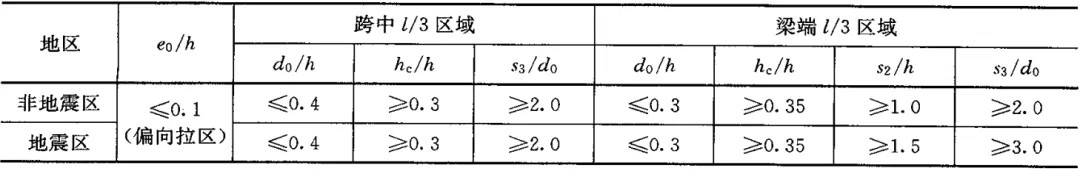

梁上開圓洞尺寸位置

（2）對于d0/h≤0.2及150㎜的小直徑孔洞，圓孔的中心位置應滿足一0.1h≤e0≤0.2h（負號表示偏向受壓區）和s2≥0.5h的要求，對于抗震設計，圓孔梁塑性鉸位置宜向跨中轉移1.0h的距離。

• 梁上開洞配筋構造

（1）當孔洞直徑d0小于h/10及150㎜時，孔洞周邊可不設傾斜補強鋼筋。

（2）當孔洞直徑d0小于h/5及200㎜時，孔洞周邊可按構造設置補強鋼筋，弦桿縱向鋼筋 As2、As3可采用2Φ10~2Φ12，弦桿箍筋可采用Φ6，間距不應大于0.5倍弦桿有效高度及100㎜；孔洞兩側補強鋼筋A(yù)v、Ad宜靠近孔洞邊緣布置，傾斜鋼筋A(yù)d可取2Φ12，其傾角a可取45°。下圖所示：

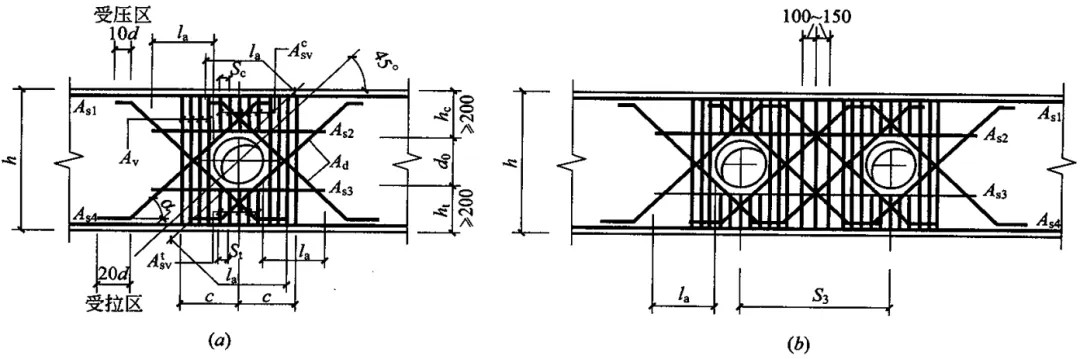

梁上開圓洞配筋構造

（3）當孔洞直徑不滿足上述兩項要求時，孔洞周邊的配筋應按計算確定，但不得小于按構造要求設置的鋼筋。
